Descripción

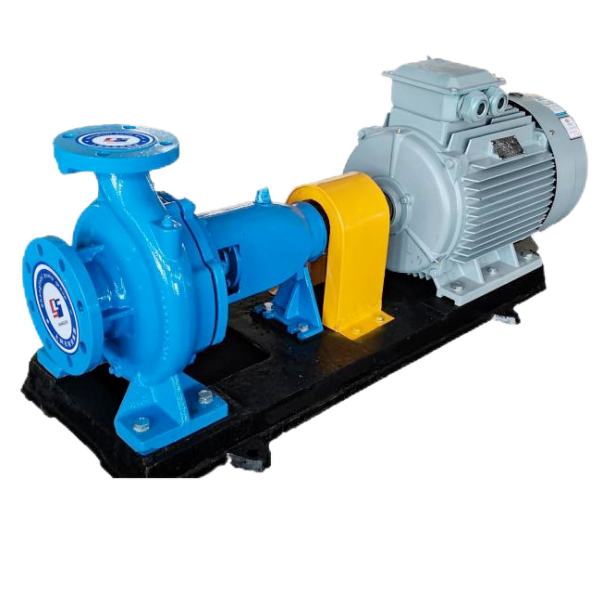

La bomba tipo SS es una bomba centrífuga de succión simple de una sola etapa, diseñada de acuerdo con la norma internacional ISO2858. Es un producto actualizado de la bomba de agua tipo BA. Es adecuado para el suministro y drenaje de agua industrial y urbana, y también se puede utilizar para el drenaje y el riego agrícola. Para transportar agua limpia u otros líquidos con propiedades físicas y químicas similares al agua limpia, la temperatura no supera los 80 °C. El tipo SSR es una serie de bombas de agua caliente diseñadas por nuestra empresa de acuerdo con el rendimiento y las dimensiones estipuladas en la norma internacional ISO2858. Es adecuado para calderas de agua caliente y sistemas de circulación de agua caliente. También se puede utilizar para el suministro y drenaje de agua industrial y urbana, pero la temperatura no supera los 150 °C. Las bombas centrífugas de una sola etapa de la serie SS(R) son productos desarrollados de forma independiente por nuestra empresa.
Estructura del producto
La bomba tipo SS está diseñada de acuerdo con el rendimiento y las dimensiones estipuladas en la norma internacional ISO2858. Se compone principalmente de un cuerpo de bomba, una cubierta de bomba, un impulsor, un eje, un anillo de sellado, un buje y un componente de rodamiento de suspensión. El cuerpo de la bomba y la cubierta de la bomba están separados de la parte posterior del impulsor, que se conoce comúnmente como la estructura de la puerta trasera. Su ventaja es que es conveniente para el mantenimiento. Durante el mantenimiento, el cuerpo de la bomba y la tubería de succión se pueden reparar sin moverlo.
| Especificación | Valor |
|---|---|
| Diámetro de Entrada/Salida | 15–350 mm (Tamaño de brida conforme a GB/1724.16–2022) |
| Rango de Caudal | 4–480 m³/h |
| Rango de Altura | 5–135 m |
| Velocidad | 1450–2900 r/min |
| Diámetro de Succión | 50–200 mm |
| Temperatura | Temperatura ambiente ≤ 80 °C |
| Presión Máxima de Trabajo | La presión máxima de trabajo del sistema de la bomba es 1.6 MPa (presión de succión + altura de la bomba ≤ 16 MPa). Si la presión es mayor, debe especificarse al hacer el pedido para que las partes que transportan el flujo y las de conexión se fabriquen en acero fundido. |
| Material | Hierro fundido, Acero inoxidable |
| Medio | Agua limpia u otras sustancias con propiedades físicas y químicas similares. Si el medio contiene partículas finas, debe especificarse al ordenar para asegurar que se utilicen sellos mecánicos resistentes al desgaste. |
| Componente de Tubería de Sellado | No se instala si la presión de entrada es ≤ 0.3 MPa(G) |
| Diseño Estructural | Bomba centrífuga de una etapa con succión simple, montada horizontalmente. El motor (eléctrico o diésel) puede instalarse a la izquierda o derecha mirando hacia la salida. El motor gira en sentido antihorario si está a la izquierda y horario si está a la derecha. |
